Recuperadores de radiación

En estos recuperadores la transferencia de energía calorífica entre el fluido primario y el secundario se realiza principalmente por radiación. Los recuperadores de radiación de tipo doble camisa ofrecen una disminución del consumo de combustible incluso superior al 40% por precalentamiento del aire de combustión y un diseño compacto que facilita su instalación en la chimenea de salida de humos.

Están fabricados mediante dos cilindros concéntricos en los que el fluido secundario circula a través de la corona circular, bien paralelamente al eje del recuperador o bien helicoidalmente, en contracorreiente o en corrientes paralelas. Indicados para presiones de trabajo de hasta 2000 mm. C.A.

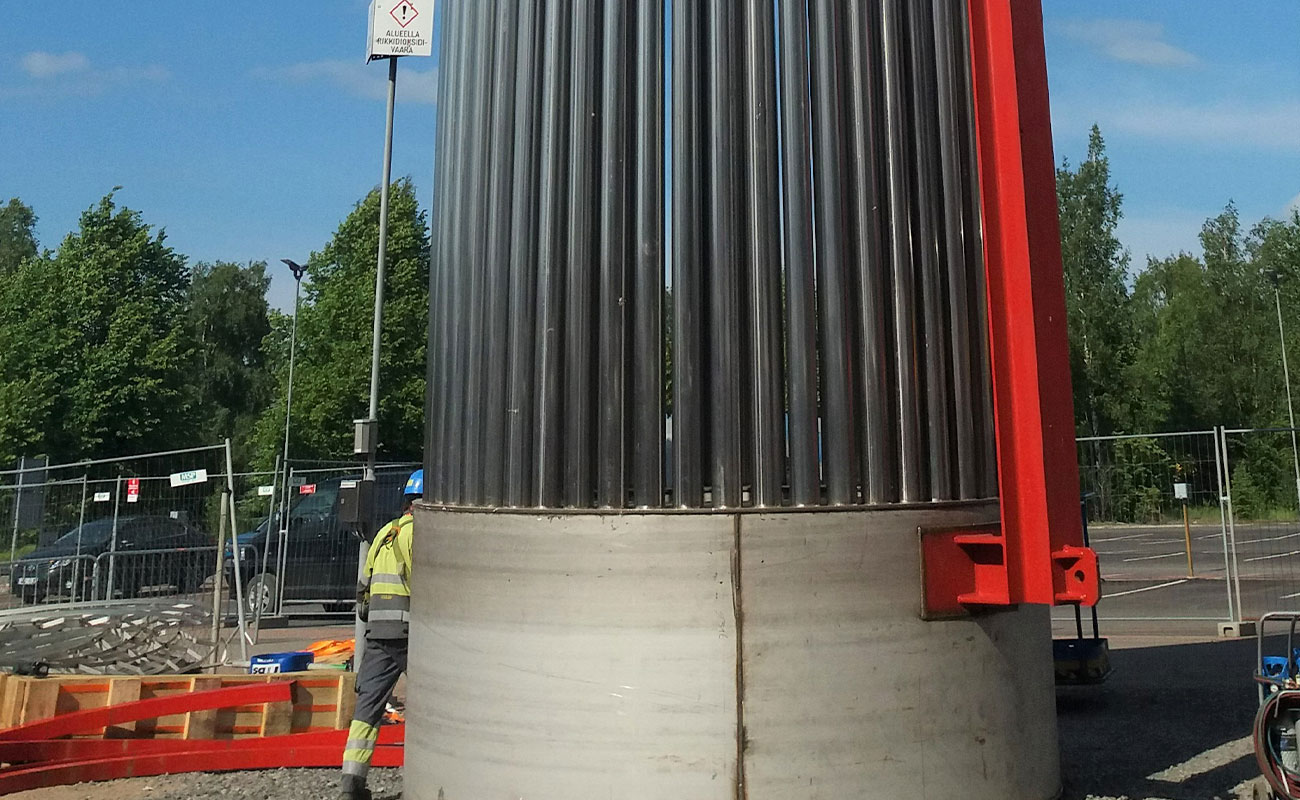

Para presiones de trabajo superiores, los recuperadores de tipo cesta de tubos ofrecen un mejor comportamiento, una mayor resistencia y un reparto del aire más homogéneo. Son diseñados sustituyendo la camisa interior por una cesta de tubos dispuestos anularmente, por la que circula el aire, para que la transferencia de calor se siga realizando por radiación.
